Auxiliar 10

Administración de Memoria

Vicente González
Pablo Jaramillo

Tablas de Paginamiento

P1 – Tablas de paginamiento

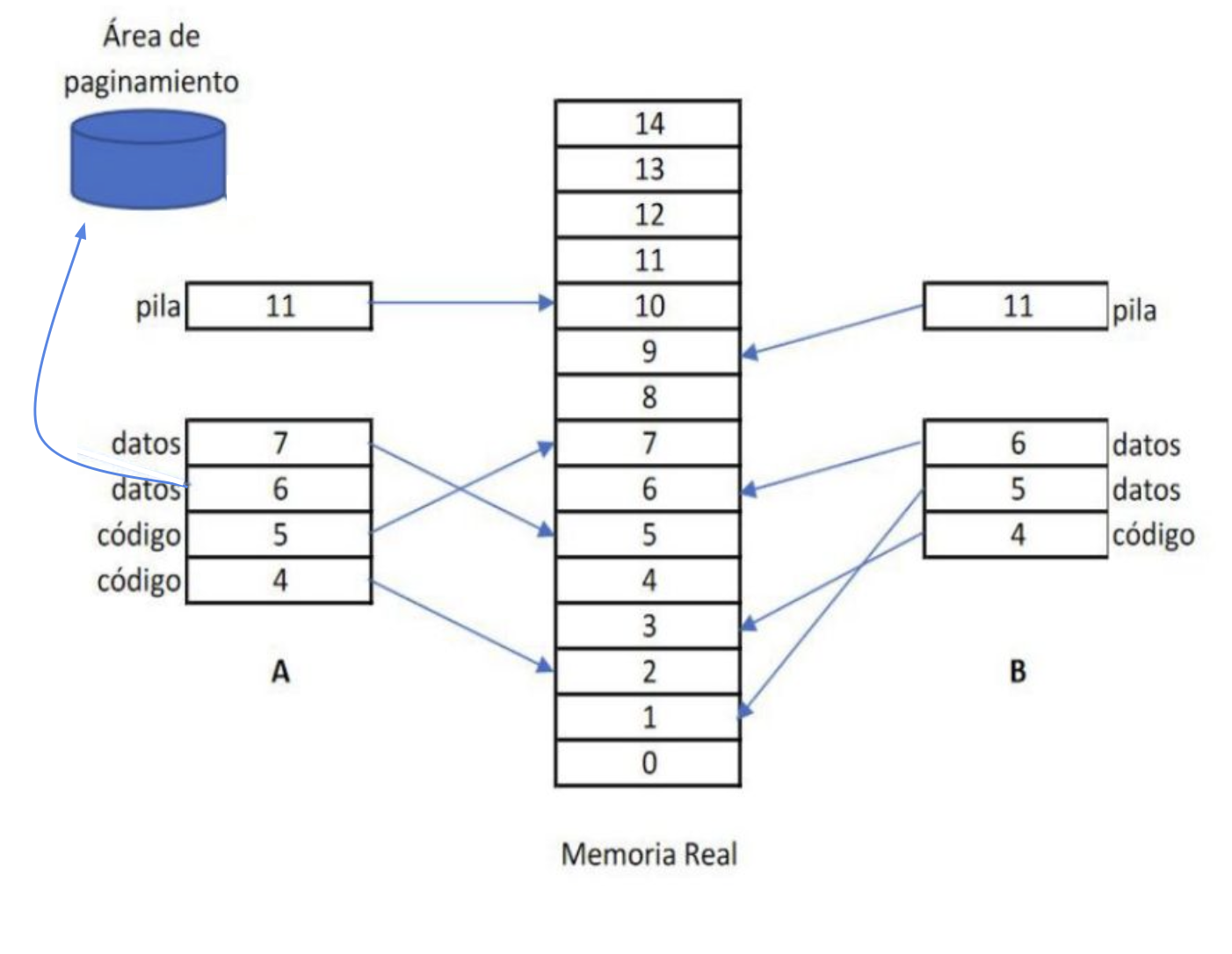

El siguiente diagrama muestra la asignación de páginas en un sistema Unix que ejecuta los procesos \(A\) y \(B\). Las páginas son de 4 KB. El núcleo utiliza la estrategia copy-on-write para implementar fork.

En cada caso indique la página virtual, real y atributos de validez y escritura.

P1 – Tablas de paginamiento

Parte A

Construya la tabla de páginas del proceso \(A\) después de que invoca sbrk pidiendo 10 KB adicionales.

P1 – Tablas de paginamiento

Parte B

Considere que \(B\) invocó fork. Construya la tabla del proceso hijo justo después de que este modifique la página 11. No construya la tabla del padre.

Estrategia del Reloj

P2 – Estrategia del Reloj

Acá pueden apreciar una serie de estados para una estrategia del reloj tras realizar 2 accesos en un sistema de memoria para reemplazar páginas.

Continue el diagrama pasando por la siguiente secuencia de acceso a páginas de memoria:

4, 7, 5, 3, 4, 1, 5

Working set

P3 – Working Set

El siguiente es un diagrama de accesos a páginas de un proceso ejecutado en un sistema Unix utilizando la estrategia del Working Set. Donde:

  • \(r\) es un acceso de lectura y \(w\) es de escritura.
  • Las letras \(A, B, \dots, G\) representan intervalos de tiempo en los cuales se calcularon los working sets.
  • Los números \(0, 1, \dots, 6\) representan las páginas del proceso

P3 – Working Set

Parte A

Asumiendo que el bit \(D\) de todas las páginas comienza en 0. Indique cuales accesos entre los períodos C a F podrían producir page-faults. Utilice coordenadas (\(A\), 1, 1er. acceso)

6 r rr ww r w
5 rw r rrr r r
4 r r
3 r rrr www ww
2 rrr r r rr wr ww r
1 rr rr r rw
0 ww r r w
A B C D E F G

Working sets

  • \(A\): \(1,2,3,5\)
  • \(B\): \(0,1,2,4,5,6\)
  • \(C\): \(0,1,2,3,6\)
  • \(D\): \(1,2,5,6\)
  • \(E\): \(0,2,3,6\)
  • \(F\): \(0,2,3,5,6\)
  • \(G\): \(2,4,5\)

P3 – Working Set

Parte B

Indique el valor del atributo Referenced para todas las páginas al inicio y al final del intervalo \(E\).

6 r rr ww r w
5 rw r rrr r r
4 r r
3 r rrr www ww
2 rrr r r rr wr ww r
1 rr rr r rw
0 ww r r w
A B C D E F G

Working sets

  • \(A\): \(1,2,3,5\)
  • \(B\): \(0,1,2,4,5,6\)
  • \(C\): \(0,1,2,3,6\)
  • \(D\): \(1,2,5,6\)
  • \(E\): \(0,2,3,6\)
  • \(F\): \(0,2,3,5,6\)
  • \(G\): \(2,4,5\)

P3 – Working Set

Parte C

Suponga que al inicio del intervalo \(E\) tiene el atributo Dirty de la página 5 es 0. Explique si el acceso (D, 5, 1er acceso) produjo o no un page fault.

6 r rr ww r w
5 rw r rrr r r
4 r r
3 r rrr www ww
2 rrr r r rr wr ww r
1 rr rr r rw
0 ww r r w
A B C D E F G

Working sets

  • \(A\): \(1,2,3,5\)
  • \(B\): \(0,1,2,4,5,6\)
  • \(C\): \(0,1,2,3,6\)
  • \(D\): \(1,2,5,6\)
  • \(E\): \(0,2,3,6\)
  • \(F\): \(0,2,3,5,6\)
  • \(G\): \(2,4,5\)

P3 – Working Set

Parte D

Compare las dos estrategias de paginamiento en demanda vistas en el curso según la tabla:

 Reloj Working Set
Sobrecosto en tiempo de ejecución cuando sobra la memoria física
Page-faults cuando hay penuria de memoria pero hay solo 1 procesos en ejecución
Page-faults cuando hay penuria de memoria y hay muchos procesos en ejecución

Translation Lookaside Buffer

P4 – Translation Lookaside Buffer

Considere las siguientes implementaciones de un diccionario:

typedef struct {
  char key[8];
  char data[24];
} Entry;

Entry dict[1000];

Entry *dict[1000];

En la primera implementación toda la información se encuentra contigua en la memoria. Mientras que para la segunda las entradas pueden estar muy dispersas en la memoria puesto que el heap que maneja malloc está fragmentado. Considere que este diccionario funciona con búsqueda secuencial, y páginas de 4kB

P4 – Translation Lookaside Buffer

typedef struct {
  char key[8];
  char data[24];
} Entry;

Entry dict[1000];

Entry *dict[1000];

Parte A

Estime para ambas implementaciones el peor caso del número de fallas en la TLB en una búsqueda.

P4 – Translation Lookaside Buffer

typedef struct {
  char key[8];
  char data[24];
} Entry;

Entry dict[1000];

Entry *dict[1000];

Parte B

¿Cuántos accesos adicionales a la memoria significa cada falla en la TLB considerando un microprocesador Intel x86?

Fin
